■测量原理

·测量需要各镜头面反射像出现位置的镜头设计数据。
各面的曲率中心可以通过设计数据的曲率半径得知，但实际反射像
出现的位置会因镜头系统的折射而变化，因此需要通过光线追踪来计算。

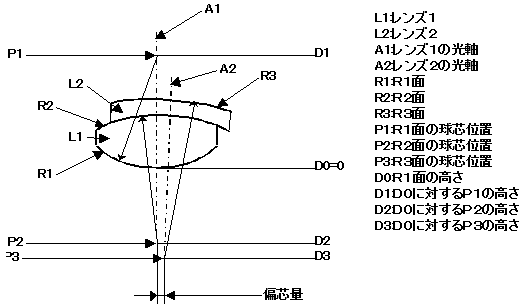

·以平板镜头的偏心测量为例说明测量原理。

「镜头1」的光轴「A1」可以通过测量「R1」的球心「P1」和「R2」的球心「P2」，
从「D1」「D2」的值计算得出。本装置测量「P3」相对于「A1」的位置偏移。

·作为设定项目，输入以下参数。
①R1球心距离（=D1）
②R2球心距离（=D2）
③R3球心距离（=D3）
R1和R2表示参照的镜头面球心。R3是调芯的镜头面球心。D1～D3是
各面球心的相对位置关系。

·测量从「P1」和「P2」的位置，在画面上显示理想的「P3」位置。
R1的位置=P1(X1,Y1)
R2的位置=P2(X2,Y2)
R3的位置=P3（X3,Y3）
X3=(X2-X1)/(D2-D1)*D3
Y3=(Y2-Y1)/(D2-D1)*D3
